Màn hình LED trong nhà được ứng dụng rộng rãi trong nhiều lĩnh vực như sự kiện, hội nghị, trung tâm thương mại hay văn phòng làm việc. Tuy nhiên, để đảm bảo màn hình hoạt động ổn định, bền bỉ và an toàn, việc lắp đặt đúng chuẩn kỹ thuật là yếu tố then chốt. Hãy cùng Note Group tìm hiểu cách lắp đặt màn hình LED trong nhà chuẩn trong bài viết dưới đây.

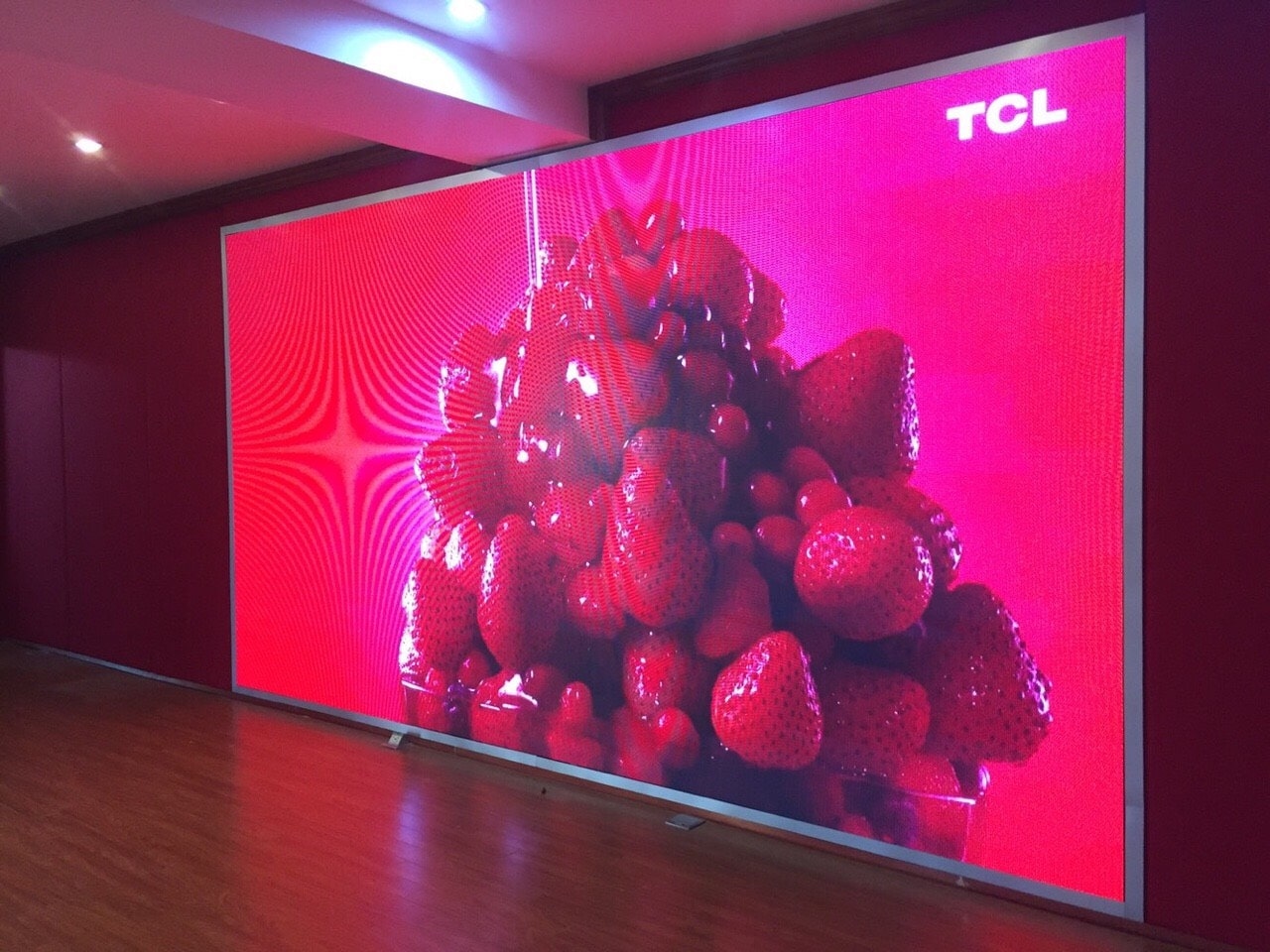

1. Giới thiệu về màn hình LED trong nhà
Màn hình LED là loại màn hình sử dụng công nghệ đi-ốt phát quang (LED – Light Emitting Diode) để tạo ra hình ảnh hoặc video, được thiết kế chuyên biệt cho môi trường sử dụng trong nhà như hội trường, phòng họp, sân khấu, nhà hàng, trung tâm thương mại, cửa hàng, trường học,…
Đặc điểm của màn hình LED trong nhà:
- Màn hình LED trong nhà có độ sáng thường từ khoảng 800 đến 2000 nits (cd/m²).
- Khoảng cách điểm ảnh (pixel pitch) nhỏ, thường từ P1 đến P5, hiển thị hình ảnh sắc nét, chi tiết và mịn màng.
- Màn hình LED trong nhà sử dụng các diode LED màu cơ bản (đỏ, xanh lá, xanh dương) ghép thành điểm ảnh đầy đủ màu sắc, cho hình ảnh chân thực và rực rỡ.
- Màn hình có cấu trúc module nhỏ, dễ dàng ghép nối theo kích thước yêu cầu, có khung gắn chắc chắn và lớp vỏ bảo vệ chống va đập.
- Không có khả năng chống nước, bụi như màn hình ngoài trời.
- Màn hình LED tiêu thụ điện năng thấp hơn nhờ sử dụng các bóng LED hiệu quả.
2. Chuẩn bị trước khi lắp đặt màn hình LED trong nhà
2.1 Khảo sát mặt bằng và đo đạc kỹ thuật
- Khảo sát kỹ trạng thái bức tường hoặc vị trí dự kiến lắp đặt để đảm bảo bề mặt phẳng, chịu lực tốt, không bị rung lắc và không có vật cản ảnh hưởng đến việc lắp đặt màn hình LED.
- Xác định vị trí lắp đặt (treo tường, treo trần, giá đỡ, cột) và kiểm tra điều kiện địa chất nếu lắp trên cột để tránh nguy cơ sụt lún hoặc rơi màn hình.
- Đo đạc kích thước chính xác của vị trí lắp đặt để thiết kế khung và chọn kích thước màn hình LED phù hợp.
- Kiểm tra nguồn điện và hệ thống kết nối dữ liệu tại vị trí lắp đặt để đảm bảo đủ công suất và thuận tiện cho việc đấu nối.
2.2 Chuẩn bị vật liệu và dụng cụ cần thiết
Những vật liệu và dụng cụ cần để lắp màn hình LED trong nhà gồm:
- Module LED phù hợp với loại màn hình (ví dụ module P3, P4 indoor), bộ card điều khiển (Card On hoặc Card Off tùy yêu cầu), nguồn LED (5V, 12V, hoặc 24V tùy công suất), khung sắt hàn hoặc cabinet chắc chắn để giữ màn hình.
- Dây điện 220V, dây mạng (CAT5E hoặc CAT6), dây cáp dẹt, hạt mạng, aptomat, các vật tư phụ như vít, keo, tua vít, kìm bấm mạng, đồng hồ đo điện áp và nhiệt độ.
- Kìm cắt dây, dao rọc giấy, cờ lê, tô vít, đồng hồ đo điện áp, kìm bấm mạng.
2.3 Kiểm tra điều kiện an toàn điện và không gian lắp đặt
- Kiểm tra kỹ hệ thống điện tại vị trí lắp đặt, đảm bảo không có hiện tượng đoản mạch, dây điện phải có tiết diện phù hợp với công suất màn hình, có aptomat bảo vệ và nối đất an toàn.
- Đảm bảo không gian lắp đặt đủ rộng rãi, thoáng đãng, có thể tiếp cận dễ dàng với nguồn điện và hệ thống điều khiển, tránh các vật cản gây nguy hiểm hoặc cản trở quá trình lắp đặt.
- Kiểm tra độ chịu lực của bức tường hoặc khung đỡ để đảm bảo màn hình được cố định chắc chắn, tránh rung lắc hoặc rơi trong quá trình sử dụng
3. Quy trình lắp đặt màn hình LED trong nhà
3.1. Thi công khung sườn màn hình LED
- Hàn khung sắt theo thiết kế bản vẽ, thường sử dụng ống thép hình chữ nhật kích thước khoảng 4×4 cm hoặc 4×8 cm để tạo khung chắc chắn, chịu được trọng lượng màn hình.
- Khi hàn khung cần lưu ý hàn ở mặt trong để tránh chân hit của module LED đè lên mối hàn, gây ảnh hưởng bề mặt màn hình. Sau đó mài mối hàn và sơn chống gỉ.
- Dựng khung thẳng, chắc chắn, cố định vào tường hoặc trần nhà bằng bu lông, ốc vít đảm bảo không bị méo và chịu lực tốt.
- Nếu màn hình cần bảo trì phía sau thì phải để lại khoảng cách từ 600mm đến 900mm để thuận tiện bảo dưỡng, nếu bảo trì phía trước thì không cần khoảng trống phía sau.

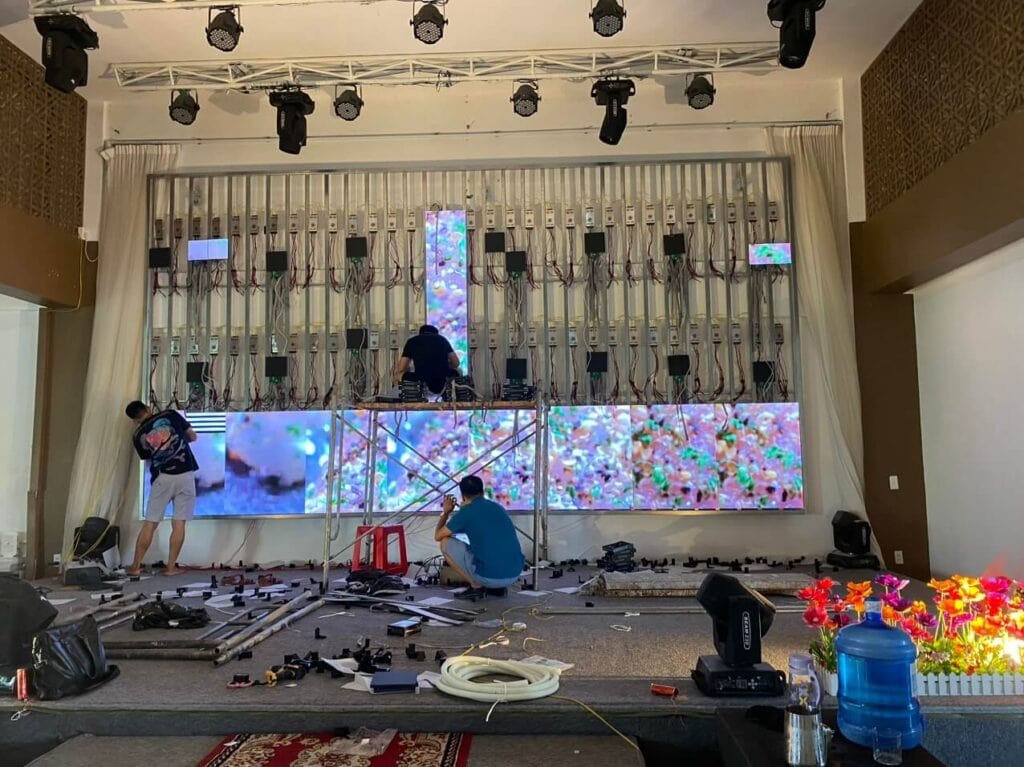

3.2. Lắp đặt module LED và nối ghép
- Gắn các nam châm vào 4 góc module LED để cố định module chắc chắn trên khung sắt.
- Đặt từng module LED lên khung, căn chỉnh chính xác, thẳng hàng, sử dụng tấm kết nối và bu lông để cố định module vào khung thép.
- Các module LED được nối với nhau bằng cáp dẹt tín hiệu, theo các kiểu kết nối như nối tiếp, kết nối đối xứng hoặc kết nối nhiều dãy tùy theo thiết kế màn hình.
- Đảm bảo các module được nối ghép chính xác, không có khe hở và các cáp tín hiệu được cắm đúng chiều, theo hướng mũi tên trên module.
3.3. Kết nối hệ thống điện và tín hiệu
- Kết nối nguồn điện AC (220V hoặc 110V) vào hộp phân phối điện, từ đó nguồn được chuyển đổi thành DC 5V cung cấp cho các module LED.
- Đấu nối dây nguồn 5VDC vào module LED, chú ý nối đúng cực (+) màu đỏ và (-) màu đen theo quy tắc nối dây.
- Kết nối cáp tín hiệu từ thiết bị điều khiển (máy tính, bộ xử lý video) qua card gửi và thẻ nhận đến các module LED bằng cáp dẹt.
- Kết nối mạng (cáp mạng) nếu cần để truyền tín hiệu điều khiển và dữ liệu từ hệ thống điều khiển đến màn hình LED.
- Kiểm tra tất cả các kết nối điện và tín hiệu trước khi cấp nguồn để tránh sự cố.
3.4. Kiểm tra, test và hiệu chỉnh màn hình LED
- Thực hiện kiểm tra trực quan: xem xét các module, tấm, khung có bị nứt, lỏng hay thiếu bộ phận nào không; kiểm tra độ căn chỉnh và cố định của các module.
- Kiểm tra nguồn điện đảm bảo điện áp ổn định, không dao động vượt mức cho phép, đo điện áp tại nhiều điểm bằng đồng hồ vạn năng.
- Kiểm tra kết nối tín hiệu, đảm bảo tất cả cáp dữ liệu được cắm đúng và hoạt động bình thường, không có điểm kết nối lỏng lẻo.
- Cấu hình và hiệu chỉnh tham số màn hình LED bằng phần mềm điều khiển, thiết lập thông số hiển thị phù hợp.
- Chạy thử màn hình để kiểm tra hiển thị hình ảnh, màu sắc, độ sáng, và các chức năng khác, điều chỉnh nếu cần để đạt hiệu quả tối ưu.
4. Các lưu ý quan trọng khi lắp đặt màn hình LED trong nhà
Trong quá trình lắp đặt màn hình LED trong nhà, bạn cần lưu ý những điều sau:
- Xác định vị trí và kích thước lắp đặt chính xác đảm bảo phù hợp với không gian và thuận tiện cho vận hành.
- Chuẩn bị đầy đủ vật tư và công cụ để quá trình lắp đặt diễn ra suôn sẻ.
- Đảm bảo bề mặt lắp đặt phẳng và chắc chắn, tránh bị lệch hoặc hư hỏng trong quá trình sử dụng.
- Căn chỉnh module LED khít và đều nhau, đồng thời giữ sai số phẳng bề mặt trong khoảng ±1mm.
- Lựa chọn màn hình LED có độ sáng phù hợp, từ khoảng 4000cd/m2 trở lên, tùy theo mục đích sử dụng.
- Sử dụng bộ nguồn chất lượng, đảm bảo điện áp phù hợp, tránh quá tải hoặc ngắt quãng để bảo vệ màn hình và duy trì tuổi thọ thiết bị.
- Vị trí đặt tủ nguồn, bộ điều khiển phải dễ dàng tiếp cận để tiện cho việc vận hành, sửa chữa và bảo dưỡng.
- Vệ sinh và bảo trì định kỳ, lau chùi bằng vật liệu mềm, tránh hóa chất để không làm hỏng linh kiện bên trong.
5. Những lỗi thường gặp và cách khắc phục khi lắp đặt màn hình LED trong nhà
Lỗi bóng LED không sáng hoặc sáng sai màu
- Nguyên nhân: Bóng LED bị hỏng do chất lượng kém, va đập, mối hàn không đảm bảo hoặc tuổi thọ bóng LED hết.
- Cách khắc phục: Kiểm tra bằng cách trình chiếu lần lượt màu đỏ, xanh lá, xanh dương để phát hiện điểm chết. Đánh dấu điểm chết, tháo module và thay bóng LED mới bằng phương pháp khò/hàn, lưu ý đặt đúng chiều bóng LED trước khi hàn.

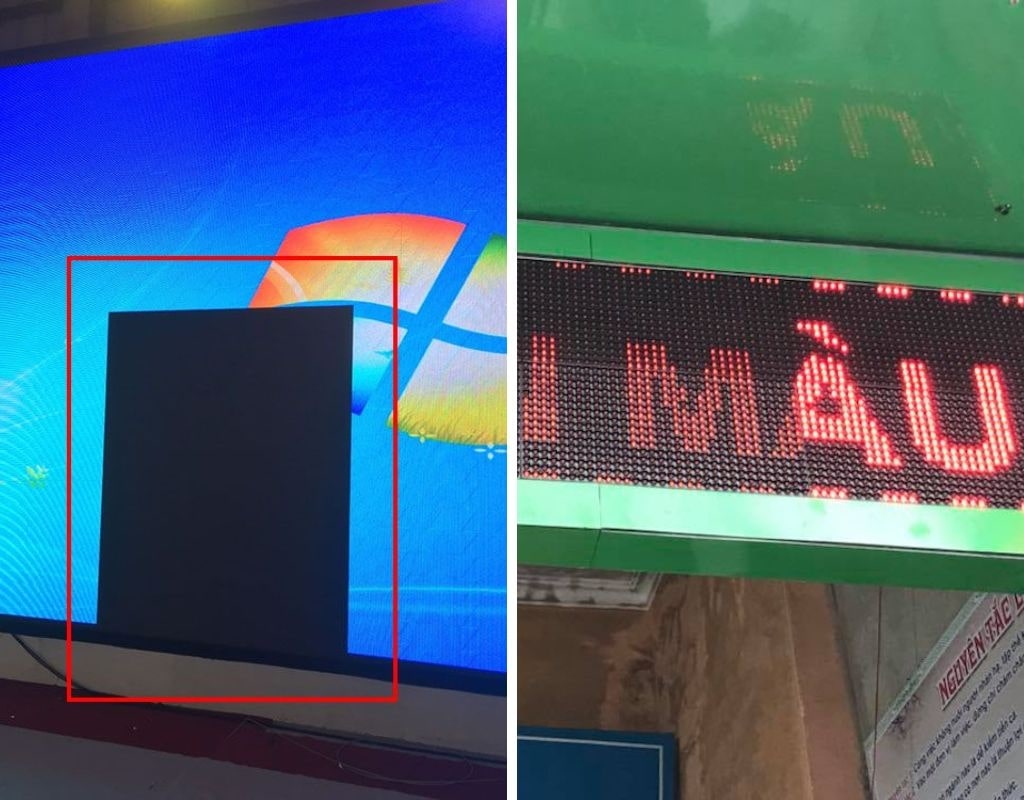

Lỗi mất hiển thị một vùng trên màn hình
- Nguyên nhân: Nguồn điện cấp không ổn định, biến động áp gây mất vùng hiển thị.
- Cách khắc phục: Ngưng nguồn điện, kiểm tra dây điện, thay dây mới nếu phát hiện hỏng hóc để tránh cháy nổ và duy trì nguồn điện ổn định.
Lỗi hiển thị sai so với thiết bị kết nối
- Nguyên nhân: Cắm sai dây mạng vào bộ xử lý hoặc cài đặt thông số không chính xác.
- Cách khắc phục: Đảo lại các đầu cắm mạng đúng vị trí, điều chỉnh độ phân giải trong phần Output của bộ điều khiển.
Lỗi kết nối dây dẫn sai quy cách
- Nguyên nhân: Dây dẫn lộn xộn, bố trí không khoa học, dây nguồn không đủ tiêu chuẩn gây giảm tuổi thọ linh kiện hoặc nguy cơ cháy nổ.
- Cách khắc phục: Sử dụng dây nguồn và dây tín hiệu đạt chuẩn, bố trí dây gọn gàng, tránh chéo nhau hoặc gần nguồn nhiệt, phân bổ tải điện hợp lý, sử dụng cầu đấu chất lượng và kiểm tra kỹ hệ thống dây điện.
Lắp đặt module LED không đồng nhất
- Nguyên nhân: Module LED không khớp, màu sắc khác nhau gây hình ảnh loang lổ.
- Cách khắc phục: Kiểm tra module trước khi lắp, chọn module cùng lô sản xuất, cân chỉnh màu sắc bằng phần mềm trước khi bàn giao.
Có thể bạn quan tâm: Lắp đặt màn hình LED ngoài trời cần lưu ý những gì
Kết luận
Lắp đặt màn hình LED trong nhà không chỉ đòi hỏi sự chính xác về kỹ thuật mà còn cần đảm bảo các yếu tố an toàn trong suốt quá trình thi công và sử dụng. Khi tuân thủ đúng quy trình chuẩn, lựa chọn thiết bị phù hợp và đơn vị thi công uy tín, màn hình LED của bạn sẽ phát huy tối đa hiệu quả hiển thị, đồng thời kéo dài tuổi thọ và giảm thiểu rủi ro hỏng hóc.
